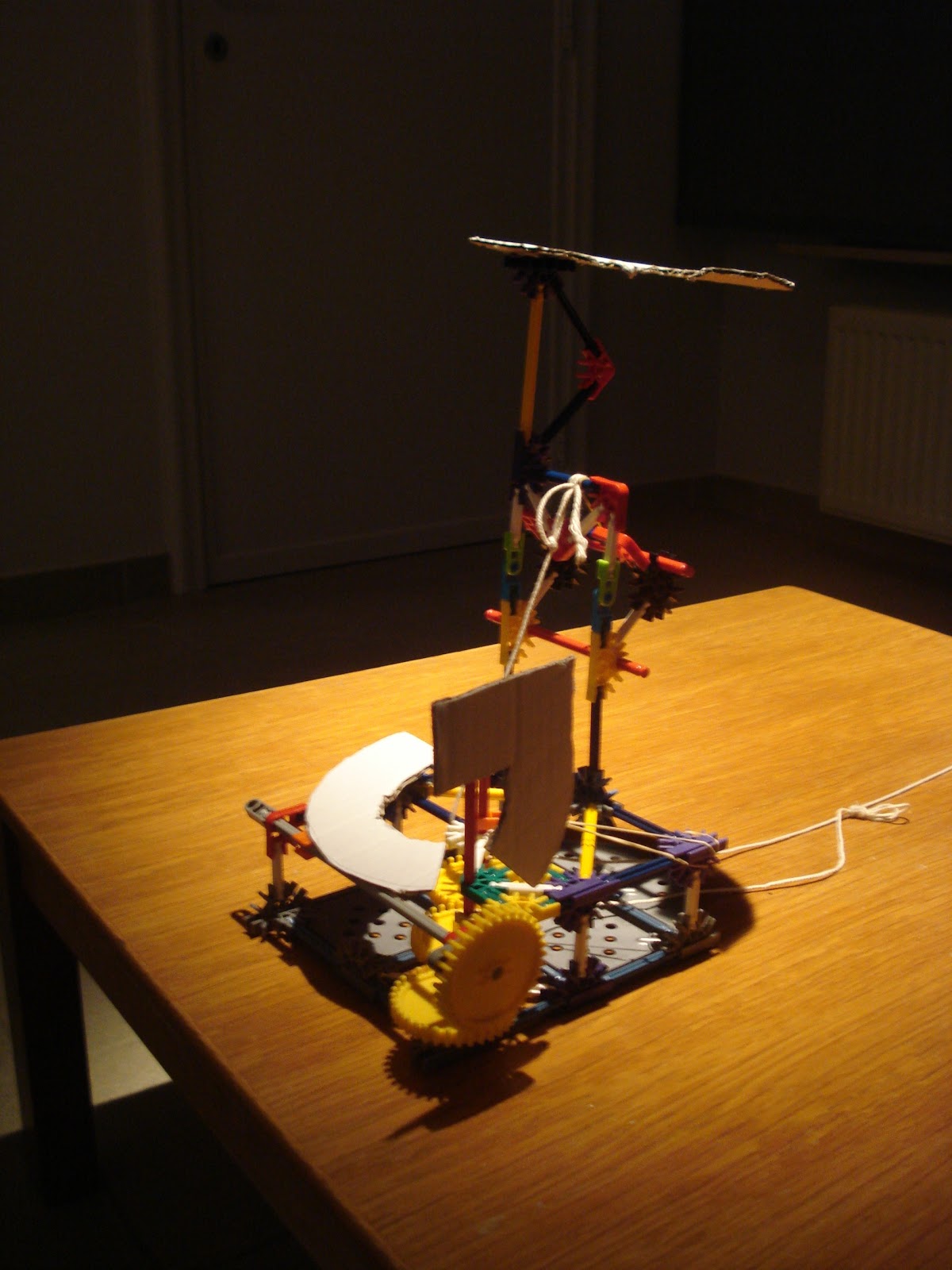

De eindmaquette is totaal anders als het eerste idee dat in K'NEX uitgewerkt was. Ik vond de bewegingen van de proefmaquette te eenvoudig, daarom heb ik dus beslist om de letter nog steeds in drie delen op te delen, maar ze complexere bewegingen te laten maken, dit leek mij uitdagender dan meerdere delen met eenvoudigere bewegingen.

Na een paar namiddagen in het atelier had ik eindelijk 3 manieren gevonden.

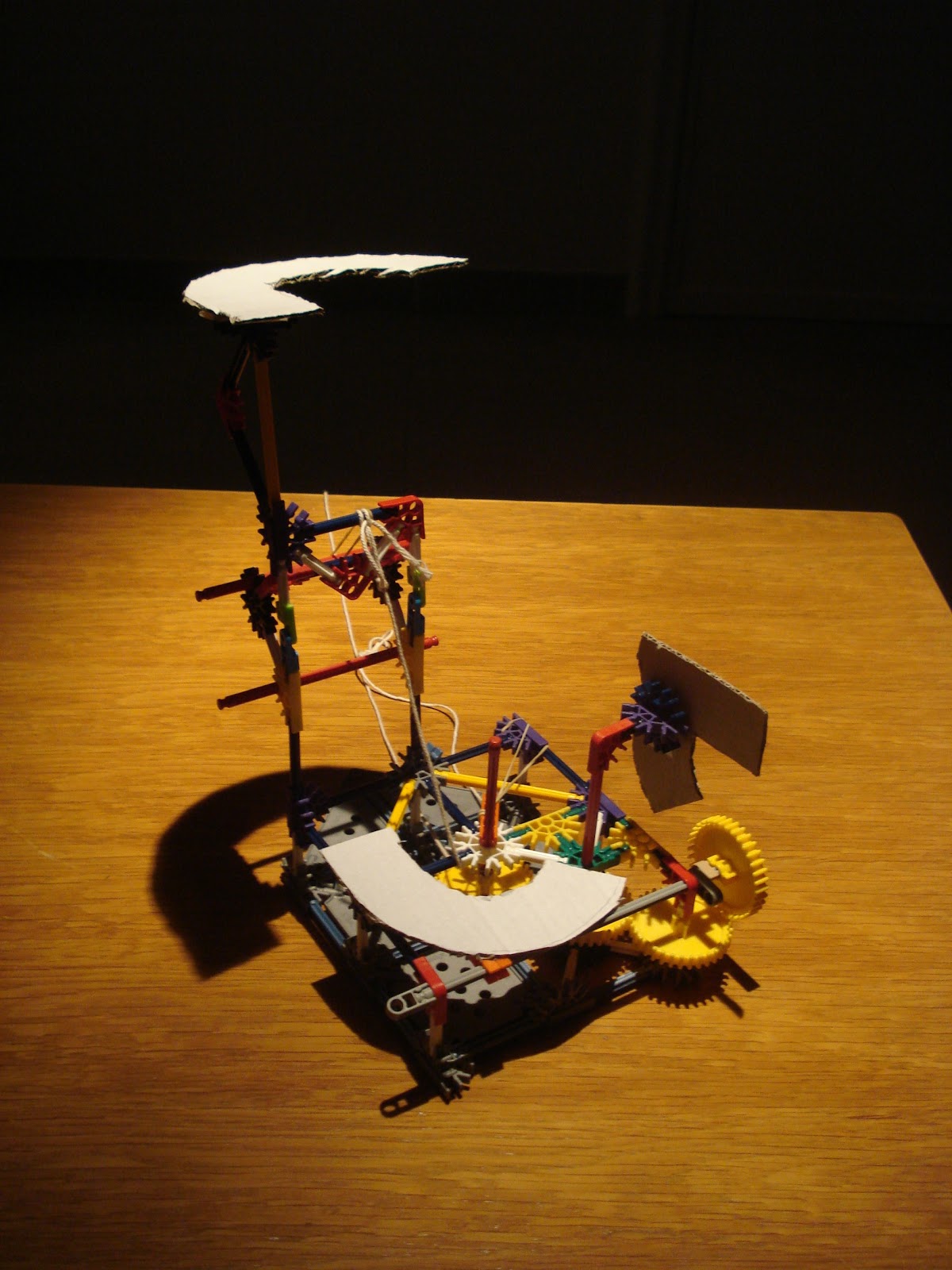

De eerste (links onder op laatste foto) is een eenvoudige rotatie die gemaakt uit het lanceringsmechanisme van een afschietvliegtuigje en haalt zijn potentiële energie uit het draaien van een veer.

De tweede (linksboven op laatste foto) is een dubbele beweging die de het deel eerst laat verschuiven in een cirkelbaan om deze vervolgens 90° rechtop te kantelen. Dit mechanisme lijkt heel simpel, maar toch heeft het mij het meest tijd gekost om het te kunnen realiseren, de volledige beweging wordt gemaakt door amper 1 plaatje, 1 koordje en 1 rekker om het terug te trekken.

De derde (rechtsboven op de laatste foto) is ook een dubbele beweging waarbij de as "in twee plooit" en het laatste deel langs boven op de onderste helft van de "G" geplaatst wordt. De plooiing van de as wou ik oorspronkelijk in de andere richting doen, maar dan kwamen de delen van mijn letter tegen elkaar. Omdraaien was dus de boodschap, zo was het probleem opgelost en is er zelfs meer beweging als resultaat.

Het eindresultaat is niet 100% perfect, daar ik geen tijd meer had om de stukken precies uit te lijnen, er zit dus wat speling tussen de onderdelen.

Ik vond het een zeer leuke opdracht, alleen spijtig van de scherpe deadline, ik had er graag wat meer tijd kunnen insteken...
